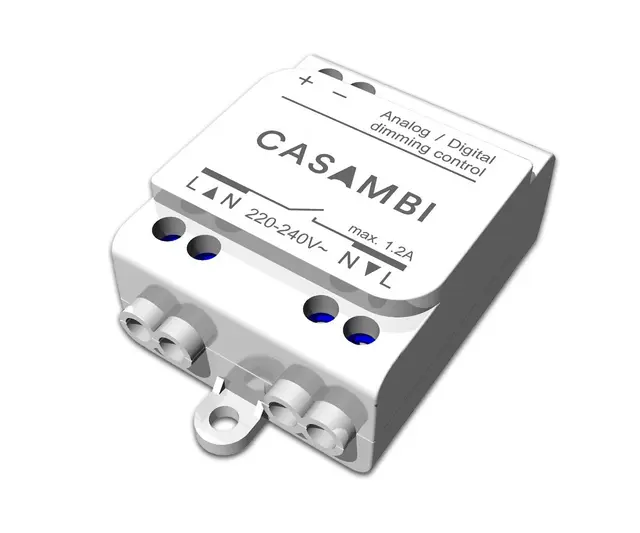

Casambi CBU-ASD kan konfigureres enten som analog 0-10V (1-10V), Standalone DALI.
Enheten er tilpasset for integrering i armatur eller montering i koblingsboks.

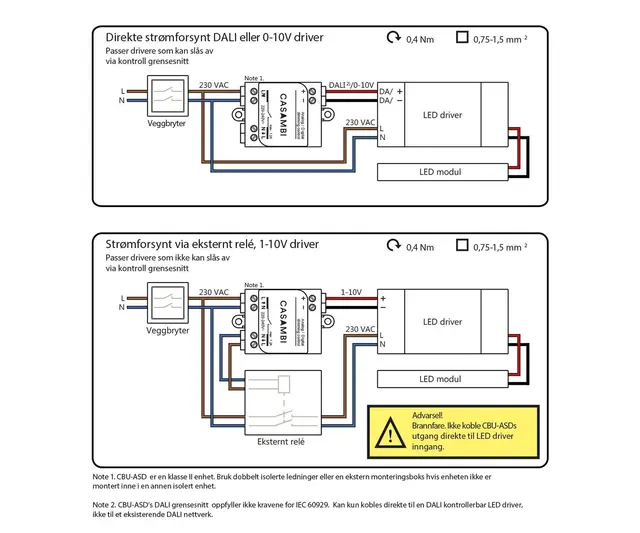

Når utgangen er konfigurert til DALI, fungerer CBU-ASD både som kontroller og som en strømforsyning.
Dette gjør det mulig å koble til en LED driver med DALI grensesnitt uten behov for en ekstern DALI strømforsyning.
DALI gjør det mulig å implemetere flerkanals LED drivere for justereing av farge (RGB) eller fargetemperatur, samtidig som ledninger og antall komponenter holdes på ett så lavt antall som mulig.
CBU-ASD er ikke i samsvar DALI standarden (IEC 60929) og er derfor ikke utformet for å kobles tilet eksisterende DALI nettverk.
Modulen kan bare brukes i et lukket system, dvs. i en lysarmatur som ikke er koblet til en ekstern DALI-strømforsyning.
CBU-ASD styres trådløst via Casambi appen med en smarttelefon eller nettbrett som brukerBluetooth 4.0-protokollen.
Enhetene danner automatisk et sikkert trådløst mesh nettverk slik at et stort antalllamper kan kontrolleres på en gang. Ingen ekstern gateway er nødvendig.
CBU-ASD kan også styres fra en standard av/på veggbryter.
HOVEDFUNKSJONER:
- Trådløst kontrollerbar med en smarttelefon eller nettbrett
- Ikke behov for en ekstern gateway
- Skaper automatisk ett raskt trådløst mesh-nettverk.
- Svært liten formfaktor for armatur installasjon.
- Konfigurerbar analog/digital utgang.
- Analog utgang: 0-10V sinking/sourcing.
- Digital utgang: Standalone DALI
- Lett å implementert RGB og farge temperaturkontroll.
- Dimming fra standard av/på veggbrytere.
- Enhetens firmware kan oppdateres trådløst.
- Casambi skytjenste øker brukeropplevelsen.
TEKNISKE DATA:
Input
- Spenningsområde: 220-240 VAC
- Frekvens: 50 HzMaks. inngangsstrøm: 0,6 A
Output
- Utgangs rel: Solid State Relay
- Anbefalt maks RMS effekt: 100 W
- Startstrøm: 12 A (8 ms) 24 A (2 ms) 36 A (0,9 ms) 48 A (0,5 ms)
Advarsel! Disse grensene må ikke overskrides!
0-10V utgang
-Spenningsområde: 0-10 VDC
- Maks. sink/source strøm: 7 mADALI-utgang
- Bus spenning: 12 VDC
- Maks. Strømtrekk: 7 mA
Radio Sender/Mottaker
-Drifts frekvenser 2,4 ... 2,483 GhzMaks.utgangseffekt: +4 dBm
Driftsforhold
- Omgivelsestemperatur , ta: -20 ... + 70 ° C
- Maks. kapslings temperatur, tc: +70 ° C
- Lagringstemperatur: -25 ... +75 ° C
- Maks. relativ luftfuktighet: 0 ... 80%, ikke kondenserende
Tilkoblinger
- Kabeltverrsnitt, (entrådet og flertrådet) :0,75-1,5 mm2
- Avmantlingslengde: 6-7 mm
- Tiltrekningsmoment: 0,4 Nm/4 Kgf.cm/2,6 Lb-In

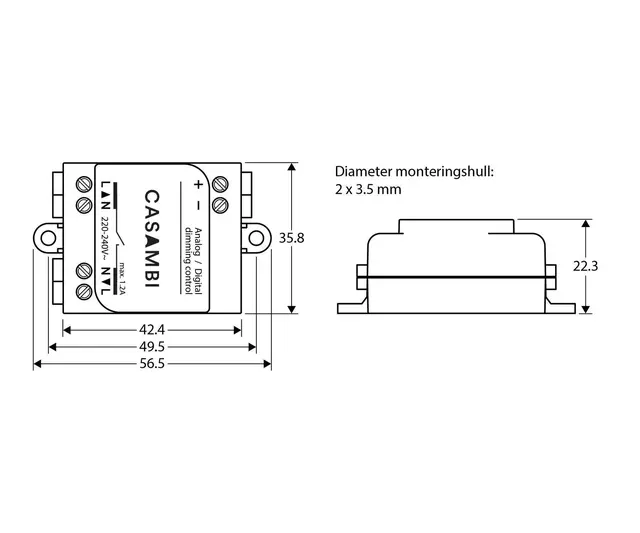

Mekanisk data
- Dimensjoner: 56,5 x 35,8 x 22,3 mmVekt: 48 g
- Beskyttelsesgrad: IP20
- Beskyttelsesklasse: Klasse II
Godkjenninger
- Radiofrekvensforstyrrelse: EN 55015
- Nettstrøm harmonikk: EN 61000-3-2
- Spenningsendringer, svingninger og flimmring: EN 61000-3-3
- Generelle og sikkerhetsmessige krav: EN 61347-1
- Spesielle krav: EN 61347-2-11EMC immunitetskrav EN 61547
CASAMBI APP:
- Kompatible iOS enheter: iPhone 4S eller senereiPad 3 eller senereiPod touch 5th gen eller senere
- Kompatible Android enheter: Android 4.4 KitKat enheter med full Bluetooth 4.0 support.Anbefalte kravAndroid 5.0 Lollipop eller senere enheter med full Bluetooth 4.0 support.
