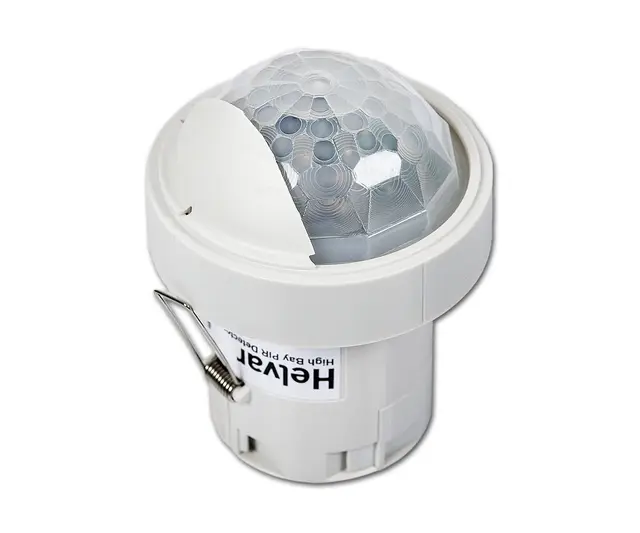

DIGIDIM 317M er en passiv infrarød bevegelses IP55 detektor for kalde miljøer(-30°C) lagetfor høye installasjoner.

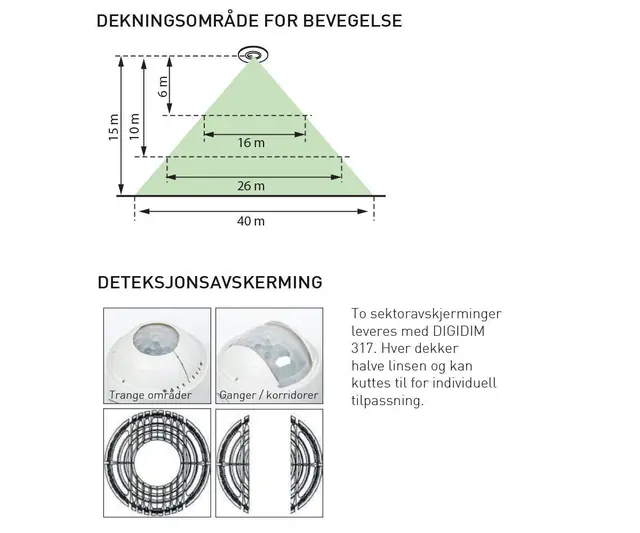

Med en maks monteringshøyde på 15m og et deknings området på opptil 40m er den ideell til bruk ilagerbygg, sportshaller etc.
Deteksjonsområde kan konfigureres med medfølgendemaskeringsdeksel.
Dette betyr at deteksjonsområdet f.eks.kan være langt og smalt til bruk i korridorer i lagerbygg.
HOVEDFUNKSJONER:
- For montering ved høy takhøyde
- Bevegelsesdetektering
- IP55 og 30°C for kalde miljøer
- Styring med fjernkontroll (303)
- Sektoravskjerming for PIR
- Påveggskappe tilgjengelig
- Kompatibelt med DIGIDIM Toolbox og Helvar 910/920routersystemer
- Justerbar følsomhet
TEKNISKE DATA :

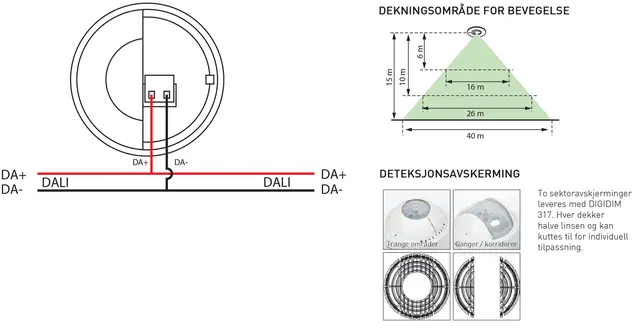

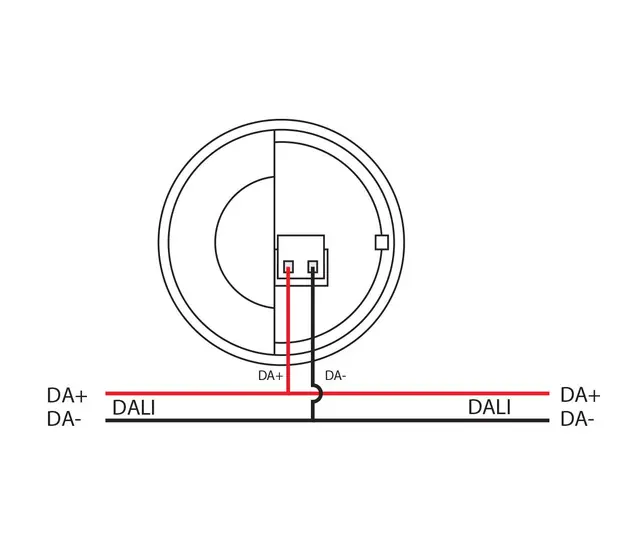

Tillkobling
- DALI:Avtakbar kontaktblokk
- Kabel tverrsnitt:0.5 mm 1.5 mm entrådet eller flertrådet
- Kabelrating: Alle kabler må være "mains rated", maks lengde: 300m ved bruk av 1.5mm Strøm
- DALI forsyning input: 13V - 22.5V
- DALI strømforbruk: 20mA
Sensor
-Tilstedeværelsesensor: Passiv infraførd (PIR)
- Infrarød mottaker: For styring via fjernkontroll
- Rekkvidde: 5m-15m

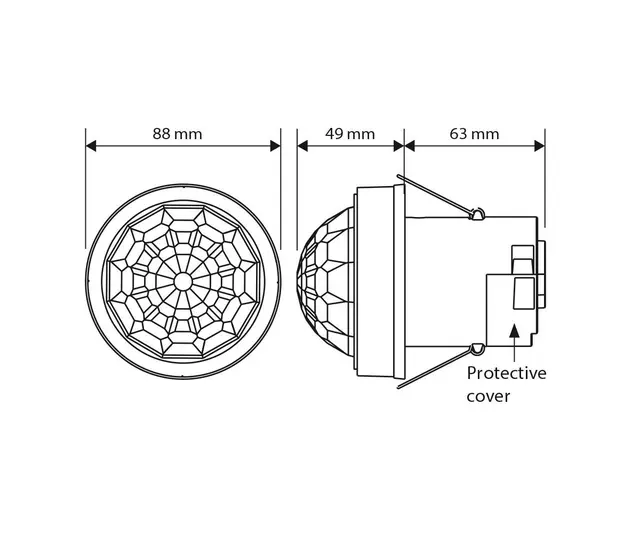

Mekanisk data
- Diameter monteringshull: 68mm
- Diameter sensor ring: 88mm
- Recommended clearance depth (inkl 50 mm for kabling) : 80mm (uten kabeldeksel) 100mm (med kabeldeksel)
- Materiale:Flammehemmende PC / ABS (UL94V0)
- Finish/farge: Semi-matt/hvit RAL 9003
- Vekt: 120g
- IP klasse: IP65 (når paknings ring er brukt sammen med påveggsbox SBB-P )
- Pakning:Beskyttende silikonpakning (ikke kompatibel medSBB-A)
- Avskjerming:To tilpassbare masker inkludert,hver dekker halvparten av sensorenslinse.
Drifts- og lagringsforhold
- Omgivelses temperatur: -30 til +35°C (Temperaturforskjellenmellom deteksjonsmålet ogbakgrunnen må være minst4 ° C.)
- Relativ fuktighet: 90% maksimum, ikke kondenserende
- Lagrings temperatur: -30 til +70°C
Konformitet og standader
- EMC utslipp: EN6100061
- EMC immunitet:6100063
- Sikkerhet:607301
- Miljø: I samsvar med WEEE og RoHS direktivene.
Versjons informatjon
Software versjon: 6.08
Hardware versjon: Rev. 2
